【不銹鋼對夾球閥相關型號】
Q71F Q71N Q71H Q71Y
Q71F-16P Q71N-16P Q71H-16P Q71Y-16P Q71F-16R Q71N-16R Q71H-16R Q71Y-16R
Q71F-25P Q71N-25P Q71H-25P Q71Y-25P Q71F-25R Q71N-25R Q71H-25R Q71Y-25R

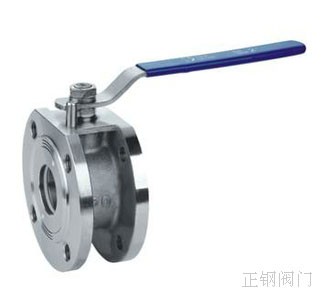

【不銹鋼對夾球閥介紹】
對夾球閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。
【不銹鋼對夾球閥材質選用表】
產品型號 |
主要
零件
材料 |
球體 |
WCB |
ZG7Cr19Ni9Ti |
CF8 |
CF3 |
ZG7Cr18
Ni12Mo2Ti |
CF8M |
CF3M |
| 球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9
(304L) |
00Cr18Ni10
(304L) |
1Cr18Ni12-
Mo2Ti |
1Cr18Ni12-
Mo2(316) |
00Cr17Ni14
Mo2(316L) |
| 閥座 |
加玻釬增強聚四氟乙稀 |
適用
工況 |
適用介質 |
水、蒸氣、油品等 |
硝酸等腐蝕介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕介質 |
工作溫度
（℃） |
-29—200（加玻纖增強聚四氮乙稀）、-29—250（對位聚苯PPL） |
試驗
壓力 |
殼體 |
1.5PN（1.0Mpa級別） |
| 密封（液） |
1.1PN（1.0Mpa級別） |
| 密封（氣） |
0.6MPa（1.0Mpa級別） |
| 氣動 |
在手動型號的Q后插入“6”表示，示例：Q671F-16C 、 Q：Q671H-16C |
| 電動 |
在手動型號的Q后插入“9”表示，示例：Q971F-16C 、 Q：Q971H-16C |
【不銹鋼對夾球閥性能規范】
| 壓力等級 |
公稱壓力(PN) |
磅級(Class) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
試驗壓力
|
殼體試驗
|
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封試驗
|
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
| 適用工況 |
適用介質 |
紙漿、漿料、粉塵及含各種固體顆粒的介質 |
| 適用溫度 |
-196～≤550℃ |
適用規范
|
設計制造按 |
GB12237-89 |
API 6D |
JP17S-48 |
法蘭尺寸按
|
JB79-59、GB9113 、HG20592-07 |
ANSI B16.5 |
JIS B2212-2214 |
結構長度按
|
GB12221-89 |
ANSI B16.10 |
JIS B2002 |
檢驗試驗按
|
|
JB/T9092-99 |
API 598 |

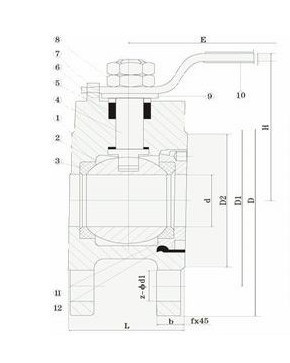

【不銹鋼對夾球閥結構圖】
【不銹鋼對夾球閥主要連接尺寸】
| 公稱通徑 |
尺寸 |
| L |
D |
Lo(手動) |
H |
| 手動 |
氣動 |
電動 |
| 15 |
40 |
|
53 |
140 |
80 |
320 |
| 20 |
45 |
|
60 |
180 |
80 |
320 |
| 25 |
50 |
|
73 |
180 |
100 |
340 |
| 32 |
65 |
|
84 |
200 |
110 |
350 |
| 40 |
70 |
|
94 |
200 |
120 |
350 |
| 50 |
50 |
|
109 |
250 |
130 |
370 |
| 65 |
110 |
|
129 |
300 |
140 |
380 |
| 80 |
120 |
|
144 |
350 |
150 |
450 |
【不銹鋼對夾球閥特點】
1）、流動阻力��；
2）、結構簡單；
3）、體積小、重量輕；
4）、目前球閥的密封面材料選用塑料、密封性好；
5）、操作方便，開閉迅速，便于遠距離的控制；
6）、維修方便，密封圈一般都是活動的，拆卸更換方便；
7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會引起閥門密封面的侵蝕。
【不銹鋼對夾球閥施工、安裝要點】
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。
訂貨須知：
一、①不銹鋼對夾球閥產品名稱與型號②不銹鋼對夾球閥口徑③不銹鋼對夾球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門不銹鋼對夾球閥型號，請按不銹鋼對夾球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
