【對夾單瓣蝶形止回閥產品概述】
止回閥安裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。以往國內普遍采用的是H44型法蘭連接旋啟式止回閥和H41型法蘭連接升降式止回閥，這種傳統的止回閥體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短。
【對夾單瓣蝶形止回閥產品特點】
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平管道使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高

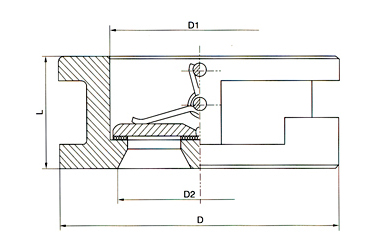

【對夾單瓣蝶形止回閥結構圖】
【對夾單瓣蝶形止回閥主要連接尺寸】
公稱壓力
PN（MPa） |
公稱通徑
DN(mm) |
尺寸 |
重量
（Kg） |
配管法蘭（供參考） |
| L |
D |
D3 |
D2 |
螺栓孔中心圓直徑D1 |
螺栓數量 |
螺栓直徑d |
螺栓長度L1 |
| 1.0 |
40 |
43 |
92 |
55 |
41 |
1.8 |
110 |
4 |
M16 |
105 |
| 50 |
43 |
107 |
65.5 |
51 |
2 |
125 |
4 |
M16 |
150 |
| 65 |
46 |
127 |
81 |
65 |
3 |
145 |
4 |
M16 |
155 |
| 80 |
64 |
143 |
95 |
80 |
4 |
160 |
8 |
M16 |
160 |
| 100 |
64 |
162 |
117.5 |
102 |
6 |
180 |
8 |
M16 |
165 |
| 125 |
70 |
192 |
145.5 |
127 |
8 |
210 |
8 |
M16 |
180 |
| 150 |
76 |
218 |
170.5 |
152 |
13 |
240 |
8 |
M20 |
205 |
| 200 |
89 |
273 |
227.5 |
2036 |
24 |
295 |
8 |
M20 |
235 |
| 250 |
114 |
328 |
266 |
254 |
35 |
350 |
12 |
M20 |
255 |
| 300 |
114 |
348 |
312 |
305 |
48 |
400 |
12 |
M20 |
290 |
| 350 |
127 |
438 |
362 |
350 |
78 |
460 |
16 |
M20 |
295 |
| 400 |
140 |
489 |
406 |
400 |
106 |
515 |
16 |
M24 |
310 |
| 450 |
152 |
539 |
450 |
450 |
135 |
565 |
20 |
M24 |
325 |
| 500 |
152 |
594 |
505 |
500 |
165 |
620 |
20 |
M24 |
345 |
| 600 |
178 |
695 |
624 |
600 |
260 |
725 |
20 |
M27 |
355 |
| 1.6 |
40 |
43 |
92 |
55 |
41 |
1.8 |
110 |
4 |
M16 |
105 |
| 50 |
43 |
107 |
65.5 |
51 |
2 |
125 |
4 |
M16 |
150 |
| 65 |
46 |
127 |
81 |
65 |
3 |
145 |
4 |
M16 |
155 |
| 80 |
64 |
142 |
95 |
80 |
4 |
160 |
8 |
M16 |
160 |
| 100 |
64 |
162 |
117.5 |
102 |
6 |
180 |
8 |
M16 |
165 |
| 125 |
70 |
192 |
145.5 |
127 |
8 |
210 |
8 |
M16 |
180 |
| 150 |
76 |
218 |
170.5 |
152 |
13 |
240 |
8 |
M20 |
205 |
| 200 |
89 |
273 |
227.5 |
203 |
24 |
295 |
12 |
M20 |
235 |
| 250 |
114 |
330 |
266 |
254 |
37 |
355 |
12 |
M24 |
265 |
| 300 |
114 |
385 |
312 |
305 |
50 |
410 |
12 |
M24 |
305 |
| 320 |
127 |
445 |
361 |
350 |
80 |
470 |
16 |
M24 |
310 |
| 400 |
140 |
495 |
406 |
400 |
110 |
525 |
16 |
M27 |
330 |
| 450 |
152 |
555 |
450 |
450 |
145 |
585 |
20 |
M27 |
345 |
| 500 |
152 |
615 |
505 |
500 |
180 |
650 |
20 |
M30 |
370 |
| 600 |
178 |
730 |
624 |
600 |
280 |
770 |
20 |
M33 |
380 |
訂貨須知：
一、①對夾單瓣蝶形止回閥產品名稱與型號②對夾單瓣蝶形止回閥口徑③對夾單瓣蝶形止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門對夾單瓣蝶形止回閥型號，請按對夾單瓣蝶形止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
